电缆桥架施工的工艺流程

2024-05-29 12:39:58

图文详情

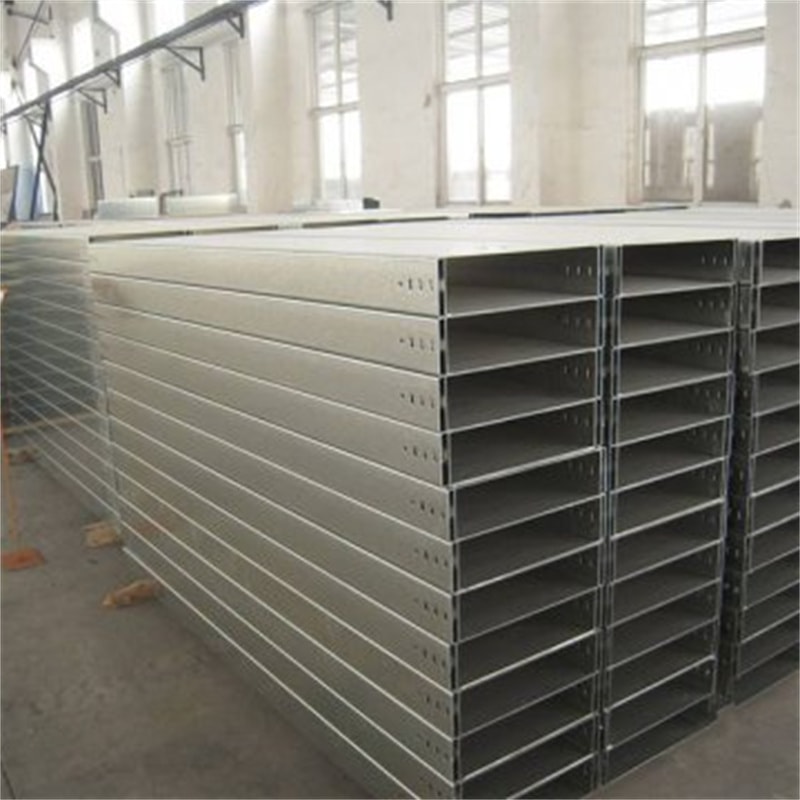

电缆桥架及附件应选用通过防腐处理的定型产品，其类型、标准应适宜规划要求。桥架支吊架可用圆钢、扁钢、角钢等制造，大型桥架也能够用槽钢缔造。支吊架缔造结束后应进行除锈，刷防锈漆。

支、吊架缔造设备：桥架笔直设备时，先把上面的一个支架固定好，再用线锤在中心线处吊线，下面的支架即可按吊线均匀进行固定。桥架水安定装时，能够先把两头的固定好，然后以两头的支架为基准用拉线法均匀设置支架。桥架水安定装时，在首段、中心、结束等恰当方位增加防晃支架。支架与预埋铁件焊接固定，焊缝丰满。膨胀螺栓固准时，选用螺栓适配，毗邻紧固。

当规划无要求时，电缆桥架水安定装的支架距离为每隔1.5~3米设置一个。笔直设备的支架距离不大于2米。桥架敷设设备：非镀锌电缆桥架间衔接板的两头跨接铜芯接地线或编织带，接地线小截面积不小于4平方毫米，跨接接地线必需跨接在专用接地螺栓上。镀锌电缆桥架衔接板的两头可不跨接接地线，但衔接板的两头部少于2个防松螺帽或防松垫圈的衔接固定螺栓。

金属电缆桥架及其支架全长不少于处于接地或接零干线相衔接。敷设在竖井内和穿越不同防火分区的桥架依照规划要求方位必须有防火隔堵方法。直线段钢制电缆桥架长度超越30米、铝合金或玻璃钢制电缆桥架长度超越15木设有弹性节。电缆桥架跨建筑物变形缝处设置补偿设备
